วิธีการเพิ่มแรงดูดของแม่เหล็ก
วิธีการที่มีประสิทธิภาพในการเพิ่มแรงแม่เหล็ก (Magnetic force) ที่จะกล่าวถึงในที่นี้ คือ การใช้โย๊ค (Yoke)โดยแม่เหล็กหมุดปลายแหลม (เคสทำจากพลาสติก) จะใช้แม่เหล็กเฟอร์ไรต์ในการทำให้มีคุณสมบัติของแม่เหล็ก (Magnetization) มากขึ้นหรือน้อยลง ไล่ตามขั้นตอนในการทำให้เกิดแรงแม่เหล็กเพิ่มมากขึ้น โดยอธิบายตามรูปประกอบต่อไปนี้
ตัวอย่างการเพิ่มแรงดูดโดยใช้ [โย๊ค (Yoke)]
1:กรณีเรียงเฉพาะแม่เหล็กที่เคส
เส้นแรงแม่เหล็กจะพุ่งจากขั้ว N ของแม่เหล็กไปยังขั้ว S แต่เส้นแรงแม่เหล็กจะกระจายตัวในพื้นที่กว้าง ดังนั้นแรงดูดจึงน้อย
2:กรณีที่เรียงแม่เหล็กที่โย๊คด้านเดียว
เส้นแรงแม่เหล็กจากขั้ว N จะพุ่งมารวมที่โย๊ค (Yoke) ทะลุผ่านช่องว่างแคบๆ ย้อนกลับไปยังขั้ว S ดังนั้นแรงดูดจึงมากกว่า (1)
แต่แม่เหล็กจะอยู่ในสภาพลัดวงจรระหว่างขั้ว N และขั้ว S โดยเอียงไปที่ด้านโย๊คตรงจุดที่แสดงด้วยเส้นคลื่น ทำให้แรงดูดลดลง (3)
3:เวลาที่มีแม่เหล็กอยู่ที่ตรงกลางโย๊ค
เส้นแรงแม่เหล็กจากขั้ว N จะพุ่งผ่านโย๊ค แล้วย้อนกลับมาที่ขั้ว S ในสภาพตามอุดมคติ
ไม่เกิดสภาพลัดวงจรระหว่างขั้ว N และขั้ว S ดังนั้นจึงมีแรงดูดที่เหมาะสมมากที่สุด

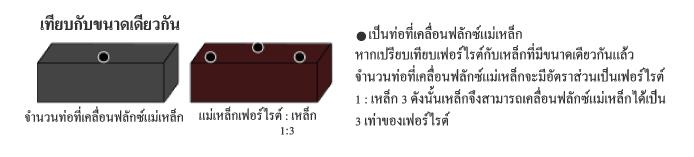

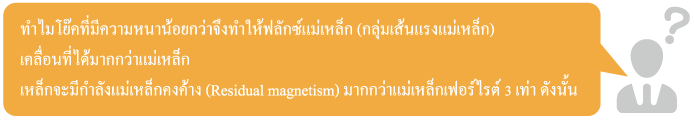

แม้ว่าโย๊คจะมีความหนาน้อยกว่าก็ตาม แต่ก็ทำให้ฟลักซ์แม่เหล็กเคลื่อนที่จากแม่เหล็กได้มาก
(* อ้างอิงตามภาพด้านล่าง)
